屋外用制御盤

冷凍食品製造工場の排水処理設備動力制御盤です。
太陽光による侵入熱を軽減する目的で遮熱板を取り付け。
この遮熱板と盤筐体の間には空間が作られ、熱を遮熱板によって遮ることで盤内の温度上昇を防止します。
盤内には結露防止用のパネルヒータを設置。

エネルギー供給設備の排水処理設備動力制御盤です。
タッチパネル取り付けの小扉内を黒で塗装し視認性を向上させています。

脱水機設備の動力制御盤です。
設置スペースに制限があり、超幅狭タイプの自立盤にて計画・製作。

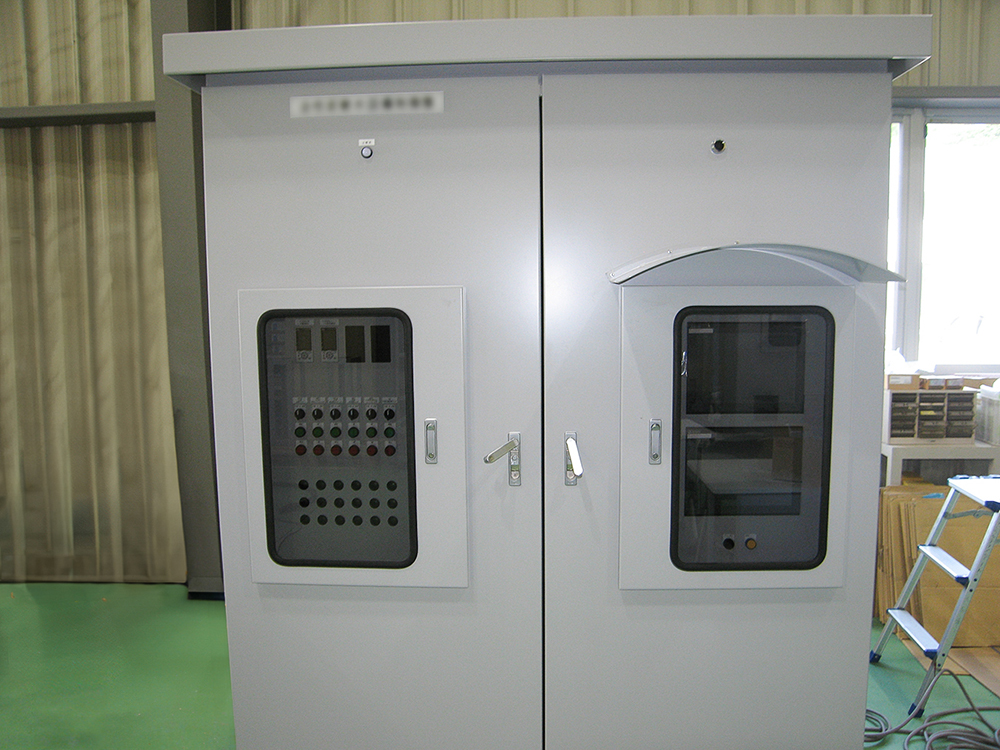

乳製品製造工場の水処理設備動力制御盤です。
紫外線対策で窓にUVカットスモークガラスを採用。
また、日差し対策でアーチ型の庇も取り付けタッチパネルの視認性を向上させています。タッチパネルを2台採用し、1台でモニタしながらもう1台で操作・設定が可能となります。

発電プラント用の水処理設備動力制御盤です。
盤内熱対策で屋外用換気扇付き。

自動車部品製造工場の排水処理設備動力制御盤です。
タッチパネル下のコンセントには、PLCアクセス用のUSBコネクタ及びコンセントを配置。
盤を開けずに盤内PLCへのアクセスが可能となっています。

バイオマス発電設備の現場操作盤です。
架台はアングルスタンドタイプです。
